ATEX dampafzuigsysteem bij Veluvine Breda

Voor Veluvine B.V. in Breda realiseerde Miltech een maatwerk ATEX dampafzuigsysteem voor het veilig afvoeren van vrijkomende dampen tijdens het productieproces. De installatie waarborgt veiligheid, continuïteit en voldoet aan alle geldende ATEX- en NPR-richtlijnen.

Dampafzuiging in productieomgeving met ATEX-risico’s

Veluvine B.V. in Breda is sinds 1895 actief als specialist in de productie en ontwikkeling van wegmarkeringsproducten voor warme en koude toepassingen. Binnen het productieproces komen dampen vrij die risico’s vormen voor zowel de veiligheid van medewerkers als de naleving van wet- en regelgeving.

De uitdaging: een betrouwbaar en ATEX-conform dampafzuigsysteem realiseren dat emissies effectief afvoert, zonder de continuïteit van het productieproces te verstoren.

Vraagstuk: ATEX dampafzuiging volgens NPR 7910-1 normering

Voor de productieomgeving van Veluvine was een oplossing nodig die de vrijkomende dampen veilig en gecontroleerd afzuigt binnen een ATEX-zone. Tegelijk moest de installatie voldoen aan de NPR 7910-1 richtlijnen en bijdragen aan een veilige werkomgeving voor medewerkers.

Hierbij was het essentieel dat de dampafzuiging naadloos kon integreren met de bestaande ventilatiesystemen, zonder verstoring van het productieproces. Aan ons dus de taak om een betrouwbare en technisch onderbouwde oplossing te vinden die veiligheid, compliance en continuïteit combineert.

Aanpak: engineering en realisatie van maatwerk ATEX afzuigsysteem

Miltech startte met een uitgebreide technische inventarisatie van de productieomgeving, waarbij alle emissiepunten en risicogebieden in kaart zijn gebracht. Op basis van deze analyse is een maatwerk ATEX dampafzuigsysteem ontworpen dat volledig aansluit op de specifieke situatie bij Veluvine.

In de uitvoering is rekening gehouden met de bestaande ventilatie-infrastructuur en de geldende normeringen, zodat een optimale integratie en werking gewaarborgd zijn. Vervolgens heeft Miltech het systeem geproduceerd, geïnstalleerd en in bedrijf gesteld, waarbij alle componenten zijn afgestemd op maximale veiligheid en betrouwbaarheid binnen de ATEX-omgeving.

Oplossing: ATEX dampafzuigsysteem met 32 afzuigpunten (28.000 m³/h)

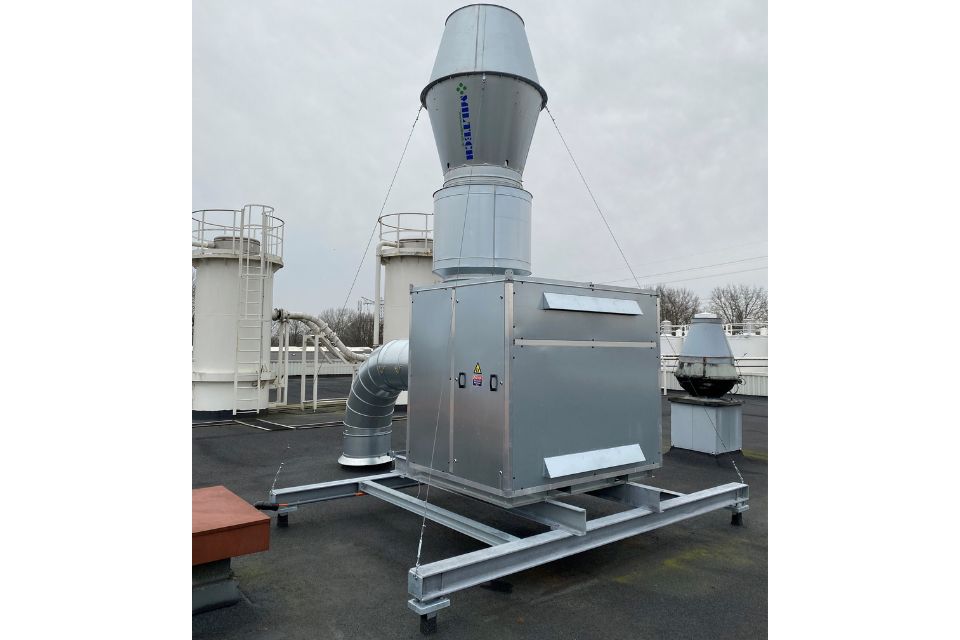

Het gerealiseerde systeem bestaat uit 32 afzuigpunten met een totale capaciteit van 28.000 m³/h. De afgezogen lucht wordt via een 22 kW ventilator met geluidsomkasting veilig naar buiten afgevoerd.

Technische werking van het dampafzuigsysteem

• Redundante afzuiginstallatie voor maximale bedrijfszekerheid
• Ventilatiecapaciteit van 4 luchtwisselingen per uur
• Flowdetectie met terugkoppeling naar centraal controlesysteem
• Analoge drukmeting in de zuigleiding
• PID-regeling via frequentieregelaar voor constante afzuigcapaciteit

Toegepaste ATEX componenten en bronafzuiging

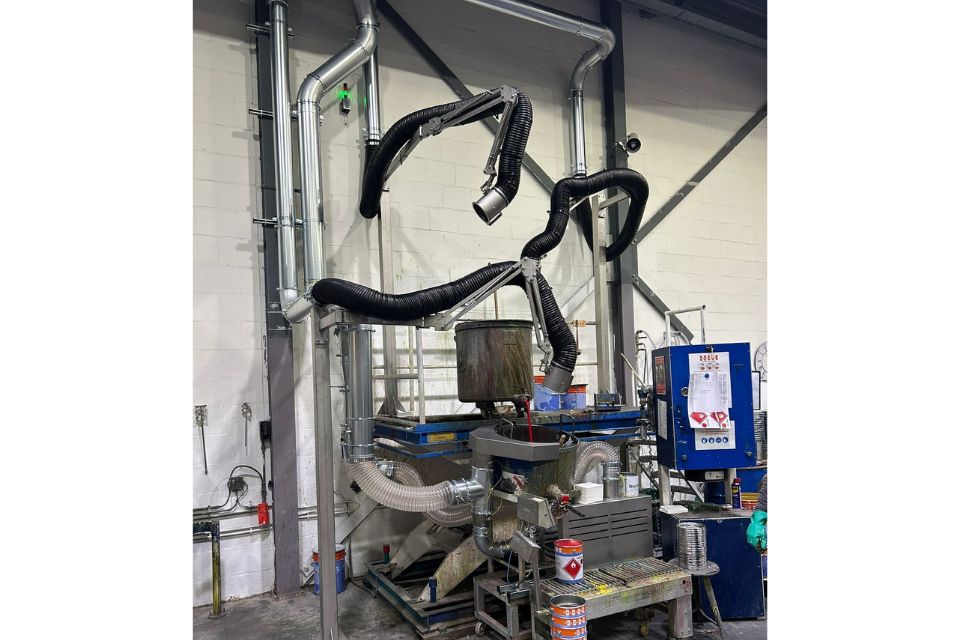

• RVS ATEX afzuigarmen (EX-tract 2000) voor zware omstandigheden
• Op maat gemaakte RVS afzuigwanden

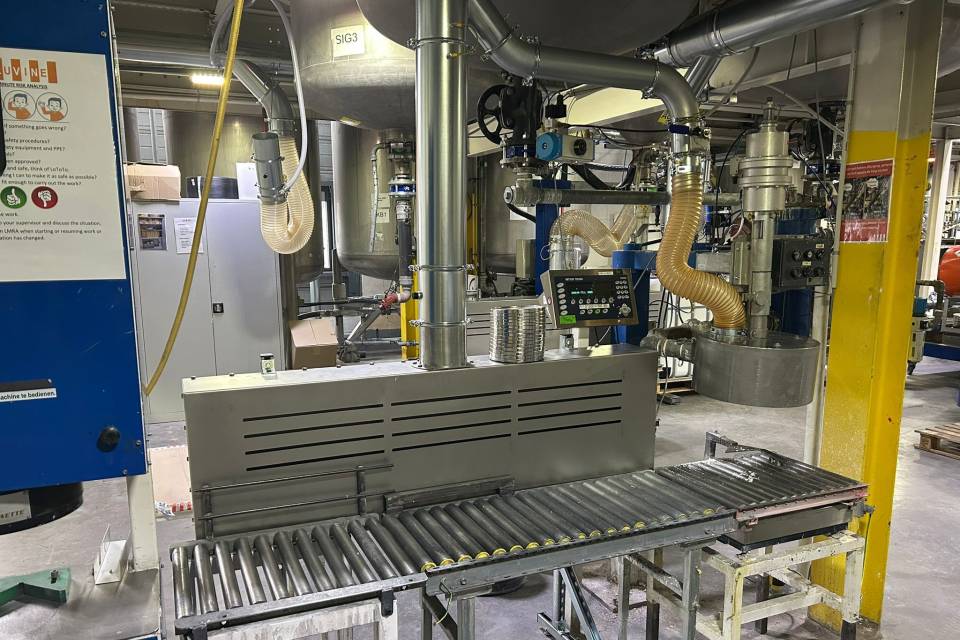

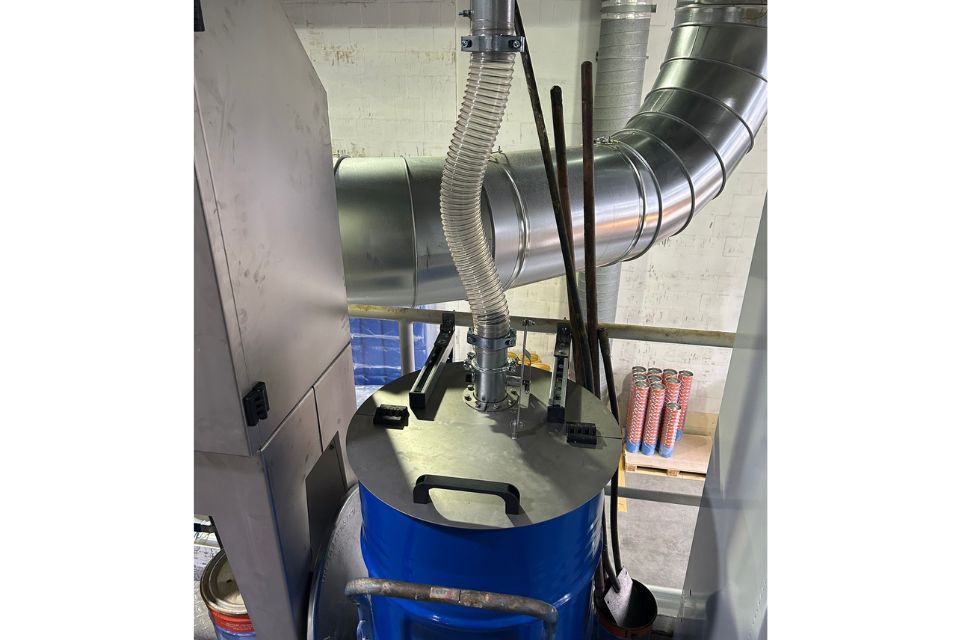

• Ringafzuiging op tapkuipen
• Afzuiging in spoelhokken

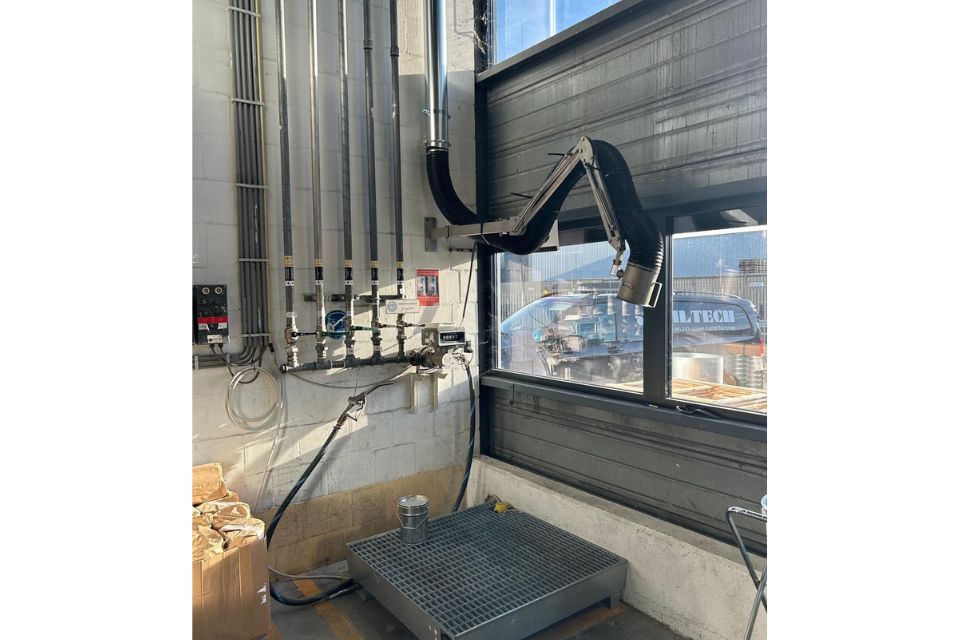

• Bronafzuiging op tapkranen

Alle afzuigpunten zijn voorzien van handbediende kleppen voor optimale controle en gebruiksgemak.

Resultaat: veilige dampafzuiging en volledige ATEX-compliance

Met deze installatie beschikt Veluvine over een toekomstbestendige oplossing voor dampafzuiging binnen een ATEX-omgeving. Met dit dampafzuigsysteem hebben we het volgende bereikt:

• Continue en stabiele afzuiging
• Veilige en gezonde werkomgeving
• Optimale ventilatie in de productiehal
• Geen verstoring van het productieproces
• Voldoen aan NPR 7910-1 en ATEX-richtlijnen
